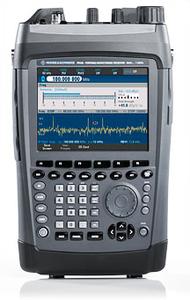

R&S PR100 便攜式接收機
名稱：頻譜分析儀
品牌：
型號：
簡介：RSPR100便攜式接收機專門為現場無線電監測應用而設計。接收機功能及控制理念全部根據監測任務而進行優化。此外，PR100 還適用于很多其他應用。RSPR100可工作于9 kHz到7.5 GHz的寬頻率范圍內。不管是用于監測發射、探測干擾還...
申請服務
- 產品介紹
R&S®PR100便攜式接收機專門為現場無線電監測應用而設計。接收機功能及控制理念全部根據監測任務而進行優化。此外，PR100 還適用于很多其他應用。R&S®PR100可工作于9 kHz到7.5 GHz的寬頻率范圍內。不管是用于監測發射、探測干擾還是定位微型發射機，R&S PR100都能以最方便的操作提供高度的可移動性。R&S PR100可與HE300有源方向性天線組成一個緊湊的接收系統。也可與其他天線共同使用，例如寬帶全向天線。
R&S®PR100便攜式接收機主要特點· 從9 kHz到7.5 GHz整個頻率范圍的快速全景掃描
· 150 Hz到500 kHz帶寬的解調和10 MHz中頻頻譜
· 6.5’’彩色屏幕顯示頻譜和瀑布圖
· 測試數據存儲于接收機內的SD卡
· LAN接口用于遠程控制和數據輸出
· 人體工學設計、堅固耐用、適合便攜使用
· 重量僅為3.5kg（含電池）
· 通過R&S®HE300有源方向性天線（9 kHz到7.5 GHz）進行手動發射定位
· 通過測向算法（20 MHz to 6 GHz）進行自動發射定位
· 在R&S®PR100上數字地圖顯示；基于多個手動或者自動測向結果交叉定位
R&S®PR100便攜式接收機優點和主要特性
• 面向未來的投資
o 接收機極寬的頻率范圍和出色的性能
o 能夠對當前和未來的無線電服務信號進行接收和處理
• 高接收靈敏度，高信號分辨率
o R&S®PR100使用最先進的數字信號處理技術，能夠以高靈敏度接收信號，并且能夠檢測極弱的信號而不降低處理速度
o 與傳統模擬接收機相比，在靈敏度和信號分辨率方面擁有更加優越的性能
• 通過解調進行信息檢索
o 模擬調制信號可以在接收機內進行直接解調，并通過耳機或內置揚聲器進行監聽
o 數字調制信號通過I/Q解調轉換為基帶信號，存儲在接收機中或通過局域網（LAN）輸出
o 可對數字調制信號進行離線分析，例如使用¸GX430軟件
• 脈沖信號和雷達發射的監測
o R&S®PR100能夠捕獲窄脈寬脈沖，例如雷達發射
o 接收機的寬中頻特性使其能夠顯示用于分析短脈沖信號的中頻頻譜
• 集監測接收機和移動數據存儲于一身
o 收集到的信息寫入接收機的內置SD卡，無需其他設備
o 監測期間記錄的數據可以隨后進行離線分析
• 通過遠程控制高效操作
o PR100可以通過LAN接口（SCPI命令到IEEE488.2）完全遠程控制
o 實現對接收機高效的遠程操作，例如在無人職守的監測站中
o R&S®PR100遠程控制軟件包含在R&S®RAMON軟件庫中
• 針對移動應用的電池
o 重量僅為3.5 kg（含電池）
o僅用一塊電池即可連續工作四個小時
• 直觀方便的操作
o 直觀的菜單結構和極方便的操作使用戶可以迅速熟悉設備
o 6.5"大彩色顯示屏用于信號分析
R&S®PR100便攜式接收機主要特點· 從9 kHz到7.5 GHz整個頻率范圍的快速全景掃描
· 150 Hz到500 kHz帶寬的解調和10 MHz中頻頻譜
· 6.5’’彩色屏幕顯示頻譜和瀑布圖
· 測試數據存儲于接收機內的SD卡
· LAN接口用于遠程控制和數據輸出
· 人體工學設計、堅固耐用、適合便攜使用
· 重量僅為3.5kg（含電池）
· 通過R&S®HE300有源方向性天線（9 kHz到7.5 GHz）進行手動發射定位
· 通過測向算法（20 MHz to 6 GHz）進行自動發射定位
· 在R&S®PR100上數字地圖顯示；基于多個手動或者自動測向結果交叉定位
R&S®PR100便攜式接收機優點和主要特性
• 面向未來的投資
o 接收機極寬的頻率范圍和出色的性能
o 能夠對當前和未來的無線電服務信號進行接收和處理
• 高接收靈敏度，高信號分辨率
o R&S®PR100使用最先進的數字信號處理技術，能夠以高靈敏度接收信號，并且能夠檢測極弱的信號而不降低處理速度
o 與傳統模擬接收機相比，在靈敏度和信號分辨率方面擁有更加優越的性能
• 通過解調進行信息檢索
o 模擬調制信號可以在接收機內進行直接解調，并通過耳機或內置揚聲器進行監聽
o 數字調制信號通過I/Q解調轉換為基帶信號，存儲在接收機中或通過局域網（LAN）輸出
o 可對數字調制信號進行離線分析，例如使用¸GX430軟件
• 脈沖信號和雷達發射的監測
o R&S®PR100能夠捕獲窄脈寬脈沖，例如雷達發射
o 接收機的寬中頻特性使其能夠顯示用于分析短脈沖信號的中頻頻譜
• 集監測接收機和移動數據存儲于一身
o 收集到的信息寫入接收機的內置SD卡，無需其他設備
o 監測期間記錄的數據可以隨后進行離線分析
• 通過遠程控制高效操作
o PR100可以通過LAN接口（SCPI命令到IEEE488.2）完全遠程控制
o 實現對接收機高效的遠程操作，例如在無人職守的監測站中
o R&S®PR100遠程控制軟件包含在R&S®RAMON軟件庫中
• 針對移動應用的電池
o 重量僅為3.5 kg（含電池）
o僅用一塊電池即可連續工作四個小時
• 直觀方便的操作
o 直觀的菜單結構和極方便的操作使用戶可以迅速熟悉設備
o 6.5"大彩色顯示屏用于信號分析
| R&S PR100主要技術參數 | |
| 射頻部分 | |
| 頻率范圍 | 9 kHz至7.5 GHz |
| 輸入阻抗 | 50 Ω |
| VSWR | ≤ 3:1 |
| 輸入電平 | 典型值 0 dBm |
| 輸入衰減 | 典型值10 dB（手動切換） |
| 預選功能 | |
| 9 kHz 至 30 MHz | 30 MHz低通濾波器 |
| 20 MHz 至 1.5 GHz | 可調諧的帶通濾波器 |
| 1.5 GHz 至 7.5 GHz | 兩個高通/低通濾波器組合 |
| 噪聲系數 | （前置放大器開啟） |
| 9 kHz 至 30 MHz | 典型值為16 dB |
| 30 MHz 至 1.5 GHz | 典型值為14 dB |
| 1.5 GHz 至 3.5 GHz | 典型值為14 dB |
| 3.5 GHz 至 7.5 GHz | 典型值為18 dB |
| IP3（輸入） | （前置放大器關閉，測試信號偏移≥1 MHz） |
| 9 kHz 至 30 MHz | 典型值為 +20 dBm |
| 30 MHz 至 1.5 GHz | 典型值為 +12 dBm |
| 1.5 GHz 至 3.5 GHz | 典型值為 +18 dBm |
| 3.5 GHz 至 7.5 GHz | 典型值為 +18 dBm |
| 相位噪聲 | 典型值為 -94 dBc/Hz (∆f = 10 kHz, fc = 500 MHz) |
| 中頻部分 | |
| 中頻解調帶寬 | 15個濾波器（規格為3 dB帶寬） |
| 150 Hz, 300 Hz, 600 Hz, 1.5 kHz, 2.4 kHz, 6 kHz, 9 kHz, 15 kHz, 30 kHz, 50 kHz, 120 kHz, 150 kHz, 200 kHz, 300 kHz, 500 kHz | |
| 中頻全景掃描 | FFT，內部（2048個點）。最大值20幅/秒 |
| 顯示頻率范圍 | 10 kHz 至 10 MHz |
| 控制 | |
| 靜噪 | –30 dBµV 至110 dBµV（步進值為1 dB） |
| 增益控制 | AGC, MGC |
| 頻率控制 | AFC |
| 自動重新調諧頻率不穩定信號 | |
| ±½ 中頻帶寬（150 Hz至500 kHz） | |
| 信號處理 | |
| 解調模式 | AM, FM, PM, PULSE, I/Q（所有IF帶寬），USB, LSB, CW（IF帶寬≤9 kHz），ISB（IF 帶寬 ≥15 kHz） |
| 掃描 | |
| 頻率掃描 | |
| 起始/截止頻率 | 用戶可選擇 |
| 步進寬度 | 用戶可選擇 |
| 全景掃描 | |
| 起始/截止頻率 | 用戶可選擇 |
| 步進寬度 | 125 Hz, 250 Hz, 500 Hz, 625 Hz, 1.25 kHz, 2.5 kHz, 3.125 kHz, 6.25 kHz, 12.5 kHz, 25 kHz, 50 kHz, 100 kHz |
| 掃描速度 | 每秒最大200 FFT |
| 存儲掃描 | |
| 內存位置 | 1024條信道，用戶可編程 |
| 測量準確度和顯示 | |
| 頻率分辨率 | 1 Hz； |
| 頻率精確度 | |
| 與指定溫度范圍之間的關系 | ≤1 ppm |
| 與儀器老化之間的關系 | ≤1 ppm/年 |
| 信號電平 | −137 dBm至0 dBm |
| –30 dBµV 至107 dBµV | |
| 0.1 dB 分辨率 | |
| 顯示誤差 | 最大值±3 dB/典型值1.5 dB |
| 電平指示模式 | AVG, FAST, PEAK, RMS |
| 偏移值 | ±½ 中頻帶寬（150 Hz至500 kHz） |
| 1 Hz分辨率 | |
| ADC | 14 bit |
| 接口 | |
| 天線輸入 | |
| 9 kHz至7.5 GHz | N型母/ 50 Ω |
| 最大電平（非破壞性） | +20 dBm / 0 V DC |
| 參考輸入 | |
| 10 MHz | BNC母/ 50 Ω |
| 最大電平（非破壞性） | 0 dBm 至 +10 dBm / 0 V DC |
| IF輸出 | |
| 21.4 MHz | BNC母/ 50 Ω |
| 未控制 | |
| I/Q輸出 | LAN（帶寬≤500 kHz） |
| 視頻輸出，數字 | LAN（帶寬≤500 kHz） |
| 音頻輸出，數字 | LAN（帶寬≤12.5 kHz） |
| 音頻輸出，模擬 | 10..300 Hz 至 12.5 kHz |
| 取決于IF濾波器和調制 | |
| 立體聲插座/ 100 Ω | |
| 0 V 至 ≥30 V | |
| 數據和控制接口 | LAN（以太網10/100BaseT） |
| USB 2.0（用于讀取SD卡） | |
| 供電 | |
| AC（使用外部電源） | 100 V AC 至120 V AC |
| 200 V AC 至240 V AC | |
| 50 Hz / 60 Hz | |
| DC | 15 V DC |
| 電池 | 鋰電池，6節 |
| 機械數據 | |
| 尺寸（高x 寬 x 深） | 320 mm x 192 mm x 62 mm |
| 重量 | 典型值為3.5 kg |
| 環境數據 | |
| 工作溫度范圍 | 0 °C ～ +50 °C |
| 允許溫度范圍 | –10 °C～+50 °C |
