FLUKE 1760三相電能質量記錄儀檢測電壓驟降、驟升和中斷，根據嚴格的 IEC 61000-4-30 A 級國際標準執行測試,并存儲在事件列表中。FLUKE 1760 三相電能質量記錄儀任何啟動的觸發器會生成一個事件，并添加到此列表。
福祿克1760 三相電能質量記錄儀顯示事件發生的準確時間，以及持續時間和幅度。 可依據這些事件的數種屬性進行分類，并選擇其中一個做進一步的故障根源分析。
FLUKE 1760 三相電能質量記錄儀可以存儲真有效 (RMS) 值、瞬態和快速瞬態。
Fluke 1760 記錄以下參數的 RMS 值及相應的最小值和最大值： • 電壓 • 電流 • 電能 P、Q、S • 功率因數 • kWh • 閃變 • 失衡 • 頻率 • 諧波/間諧波.
FLUKE 1760 三相電能質量記錄儀連續采用以下時間累積： 1 天 10 分鐘 自由間隔，例如：15 分鐘，2 小時
FLUKE 1760 三相電能質量記錄儀可在 10 ms（1/2 周期）、20ms（1 個周期）、200ms（10/12 個周期）或 3s（150/180 個周期）之間調整累積時間。 RMS 值、諧波和間諧波的計算與電源頻率同步。 諧波和間諧波的基本累積時間為 200ms 示波器： 所有 8 個通道的采樣率均為 10.24 kHz 快速瞬態： 通道 1-4 快速瞬態 FFT 的采樣率選擇范圍為 100 kHz 至 10 MHz
電源信號 相位和 N 導線，電壓和電流
聯機模式 可變刷新率。 此功能允許用戶驗證儀表設置，并快速瀏覽示波器、瞬態和事件。
GPS 時間同步：精確地將數據與其它工具生成的事件或數據集關聯在一起
FLUKE 1760 三相電能質量記錄儀靈活且允許全面配置的閾值和刻度系數：用戶可以定義詳細的干擾檢測和記錄標準來找出特定問題。
不間斷電源（保持 40 分鐘）：不會錯過任何重要的事件 - 甚至?xí)涗浿袛嗪屯Ｖ惯\(yùn)行事件的發生及結束，從而有助于確定問題根源
FLUKE 1760 三相電能質量記錄儀10 MHz，6000 Vpk 波形捕獲：甚至可以捕獲最短事件的詳圖
2 GB 數據存儲器：可對眾多的電能參數進行長期、詳細的同步記錄
FLUKE 1760 三相電能質量記錄儀隨附全套的軟件：在聯機模式下提供趨勢圖，用于故障根源分析、統計匯總、書面報告和實時數據監測。
即插即用：允許使用自動傳感器檢測功能進行快速設置；傳感器由記錄儀供電，無需電池
FLUKE 1760 三相電能質量記錄儀無旋轉組件的絕緣殼體及堅固設計幾乎可在任何條件下進行可靠的現場測試。
統計評估 電能質量統計符合 EN50160 標準和 DISDIP 表，如 ITIC、CEBEMA 和 ANSI
| 一般數據 |
| 基本誤差 |
| |
請查閱參考條件，實施兩年擔保 |
|
| 質量體系 |
| |
產品的研發和制造均符合 ISO 9001:2000 標準 |
|
| 環境條件 |
| 操作溫度范圍： |
0°C 至 +50°C；32°F 至 +122°F |
| 工作溫度范圍： |
-20°C 至 +50°C；-4°F 至 +122°F |
| 存放溫度范圍： |
20°C 至 +60°C；-4°F 至 140°F |
| 參考溫度： |
23°C ± 2K；74°F ± 2K |
| 氣候類別： |
B2 (IEC 654-1)，-20°C 至 +50°C；-4°F 至 +122°F |
| 最大操作海拔高度： |
2000 m：最大 600 V CAT IV*，電源：300 V CAT III 5000 m：最大 600 V CAT III*，電源：300 V CAT II
*視傳感器而定 |
|
| 參考條件 |
| 環境溫度： |
23°C ± 2K；74°F ± 2K |
| 電源： |
230 V ± 10% |
| 電源頻率： |
50 Hz/60 Hz |
| 信號： |
標稱輸入電壓 Udin |
| 平均： |
10 分鐘間隔 |
|
| 殼體 |
|
| EMC |
| 幅射標準： |
A 類，符合 IEC/EN 61326-1 標準 |
| 電磁防干擾： |
IEC/EN 61326-1 |
|
| 電源 |
| 范圍： |
交流：83 V 至 264 V，45 至 65 Hz |
| |
直流：100 V 至 375 V |
| 安全： |
IEC/EN 61010-1 第二版 |
| |
300 V CAT III |
| 功耗： |
最大 54VA |
| 電池組： |
鎳氫 (NIMH) 電池組，7.2 V，2.7 Ah |
| |
如果電源出現故障，內置電池可繼續供電多達 40 分鐘。 之后，或在電池耗盡的情況下，F(xiàn)luke 1760 關閉；電源電壓恢復后，可以使用先前最新的設置繼續進行測量。 用戶可以自行更換電池。 |
|
| 顯示 |
| |
Fluke 1760 具有 LED 指示燈，用于指示 8 個通道、相位順序、電源（主電源或電池）、內存使用、時間同步和數據傳輸?shù)臓顟B(tài)。 |
| 電源 LED： |
• 長亮：主電源供電正常。 |
| |
• 熄滅：電源出現故障時通過內置電池供電。 |
| 通道 LED |
每個通道的 3 色 LED 指示燈用于指示： |
| |
• 過載狀態 |
| |
• 欠載狀態 |
| |
信號電平在額定范圍內 |
|
| 數據存儲器 |
|
| 存儲器型號 |
|
| 接口 |
| |
以太網 (100MB/s)，兼容 Windows® 98/ME/NT/2000/XP RS 232，外部調制解調器（通過 RS 232） |
|
| RS 232 波特率 |
|
| 尺寸 |
| |
325 x 300 x 65 毫米；2.8 x 11.8 x 2.6 英寸（高 x 寬 x 深） |
|
| 重量 |
|
| 保修期 |
|
| 校準間隔 |
|
Fluke 1760 Basic Topas 電能質量記錄儀帶有 8 個輸入通道（4 個電流/4 個電壓通道或 8 個電壓通道）
包含： 內置閃存 2 GB
包含在光盤中的 PQ 分析軟件
用于網絡連接的以太網電纜 (1)
用于直接連接 PC 的交聯以太網電纜 (1)
電源電纜 (1)
操作手冊
便攜包
Fluke 1760TR Basic Topas 電能質量記錄儀帶有 8 個輸入通道（4 個電流/4 個電壓通道或 8 個電壓通道）
包含： 內置閃存 2 GB
包含在光盤中的 PQ 分析軟件
用于網絡連接的以太網電纜 (1)
用于直接連接 PC 的交聯以太網電纜 (1)
電源電纜 (1)
操作手冊
便攜包
高達 10 MHz 的快速瞬態分析

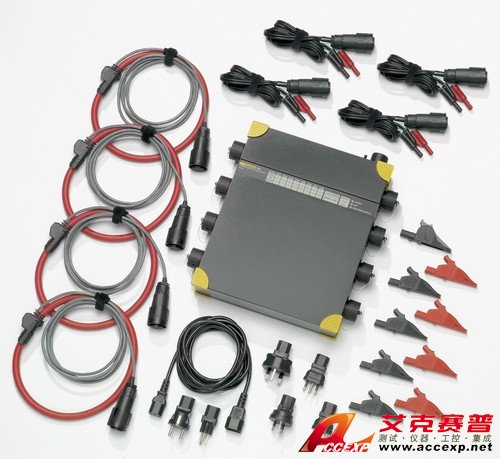

Fluke 1760 Topas 電能質量記錄儀帶有 8 個輸入通道（4 個電流/4 個電壓通道或 8 個電壓通道）
包含： 內置閃存 2 GB
包含在光盤中的 PQ 分析軟件
用于網絡連接的以太網電纜 (1)
用于直接連接 PC 的交聯以太網電纜 (1)
電源電纜 (1)
操作手冊
便攜包
4 個電壓探針（600 V，用于國際設定；1000 V，用于美國設定）
4 個電流探針（雙量程靈活電流探針 1000 A / 200 A AC）
GPS 時間同步接收器
Fluke 1760TR Topas 電能質量記錄儀帶有 8 個輸入通道（4 個電流/4 個電壓通道或 8 個電壓通道）
包含： 內置閃存 2 GB
包含在光盤中的 PQ 分析軟件
用于網絡連接的以太網電纜 (1)
用于直接連接 PC 的交聯以太網電纜 (1)
電源電纜 (1)
操作手冊
便攜包
高達 10 MHz 的快速瞬態分析
4 個電壓探針（600 V，用于國際設定；1000 V，用于美國設定）
4 個電流探針（雙量程靈活電流探針 1000 A / 200 A AC）
GPS 時間同步接收器
